特殊的設計將使得沖擊式破碎機設備更加出眾

沖擊式破碎機種類繁多，生產廠家也不少，但是并非所有的產品性能都一樣，用戶認可度也不盡相同。但是只要是在別的廠家有的功能上在加上自己的特殊設計，特殊功能必將更受用戶喜歡。

沖擊破

沖擊式破碎機工作時沖擊振動較大，旋轉速度高達1480rad/min 設計軸承配置時必須合理。傳動軸的主軸承選擇圓柱孔調心滾子軸承-推力調心滾子軸承配置。推力調心滾子軸承可承受軸向重載荷并且適用于相當高的轉速，也可以承受徑向載荷，以保證傳動軸裝置可承受設備工作時所產生的沖擊和振動。圓柱孔調心滾子軸承具有高承載能力，且軸向可以相對移動，以解決因溫度變化而產生的軸向伸縮問題和安裝軸承的間隔誤差。

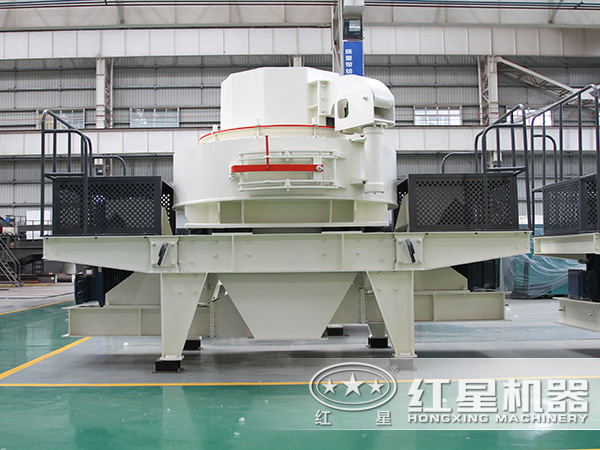

沖擊式破碎機

1：防塵設計：由于傳動軸裝置工況惡劣。在多塵的條件下工作。首先軸端設計了防塵罩，傳動軸上下都設置了FB 型內包骨架密封圈，采用了三個油封的組合，如圖所示，這種排列可以防止兩方面的滲漏，既可以防止灰塵、雨水進入傳動軸裝置內，影響轉動，同時防止軸承座內的潤滑油滲漏。

2：內包骨架密封圈材料選取耐油、耐熱性能較好的弗橡膠，它的使用溫度在-20度至250度，可承受主軸高速旋轉所產生的高溫環境。

對于傳動軸工作中高速旋轉發熱的特點，設計了“雨淋式”冷卻潤滑系統。

3：襯板角度的合理設計。由于擊碎的石塊從上落下，一部分將打在保護軸承座的襯板上，經反彈又打向上部飛輪底座，所以襯板與軸線方向夾角越小，反彈的石塊越不容易擊中飛輪底座，磨損飛輪。
